Cesta energie strojkem
Mechanický strojek je uzavřený řetězec, ve kterém se jednou uložená energie uvolňuje po velmi malých dávkách. Vše začíná v hlavním bubínku: ocelové pero se natáhne korunkou nebo rotorem automatiky a tlačí na stěnu bubínku, jehož ozubení je prvním článkem převodu. Kdyby na konci řetězce nestálo nic, co uvolňování reguluje, pero by se rozvinulo během několika vteřin a kolečka by se roztočila naprázdno.
Mezi bubínkem a krokovým ústrojím leží převodové soukolí. Každé další kolo se otáčí rychleji a s menší silou: středové kolo obvykle jednou za hodinu, kolo nesoucí vteřinovou ručičku jednou za minutu, krokové kolo pak několikrát za sekundu. Právě proto se v soukolí objevují rubínové kameny — otvory z tvrdého kamene se neopotřebují tak rychle jako mosaz a udrží čep na místě s minimálním třením.
Poslední článek tvoří krokové ústrojí a setrvačka. Kotva střídavě zachytává a pouští zuby krokového kola, a při každém uvolnění dostane setrvačka drobný impuls. Setrvačka s vláskem kmitá vlastní frekvencí a určuje, jak dlouho jeden krok trvá. Odtud pochází tikot: není to zvuk běhu, ale zvuk pravidelného zastavování.
Uzly, které rozhodují o chodu
- Hlavní bubínek
- Zásobník energie. Únava pera, ztuhlé mazivo uvnitř bubínku nebo prokluzující uzávěr u automatik se projeví krátkou rezervou chodu a klesající amplitudou ke konci dne.
- Převodové soukolí
- Přenos síly s minimálními ztrátami. Ohnutý čep, poškozený zub nebo suchý kámen odeberou energii dřív, než dorazí ke kroku.
- Krokové ústrojí
- Dávkovač. Geometrie palet kotvy a jejich vzájemná vůle určují, kolik energie se přenese do impulsu a kolik se ztratí v nárazu.
- Setrvačka s vláskem
- Časová základna. Rovinnost a soustřednost vlásku, čistota jeho závitů a stav osičky rozhodují o tom, zda se hodinky vůbec dají seřídit.
Rozebrání kalibru bez zbytečných škod
Rozebírání není jen otázka pořadí. Většina poškození vzniká ve chvíli, kdy nástroj sklouzne po můstku nebo kdy zůstane napětí v hlavním peru. Proto se před prvním šroubem vypustí energie z bubínku: korunka se drží pod tlakem, západka se opatrně uvolní a pero se nechá rozvinout kontrolovaně.
Teprve pak přichází na řadu ciferníková strana, natahovací ústrojí, můstky a soukolí. Každý díl má svoje místo v přihrádce a nikdy se nemíchá s díly z jiného strojku — dvě zdánlivě stejné pružinky se často liší o desetinu milimetru.
Pořadí, které se vyplatí dodržet
- Vypustit energii z hlavního pera a zkontrolovat, že se soukolí zastavilo.
- Sejmout ručičky a ciferník, pracovat přes ochrannou fólii nebo tenký papír.
- Vyjmout datumový mechanismus a ciferníkovou desku, díly ukládat v pořadí demontáže.
- Odejmout automatický modul, pokud jej kalibr má.
- Uvolnit můstek setrvačky a setrvačku odložit zvlášť, mimo dosah dalších operací.
- Sejmout kotvu, pak můstek soukolí a jednotlivá kola.
- Nakonec vyjmout bubínek a rozebrat natahovací ústrojí.
Čištění kalibru a boj s prachem
Čištění je jediný krok, po kterém se strojek buď rozběhne kultivovaně, nebo bude po pár týdnech znovu na stole. Cílem není jen odstranit viditelnou špínu, ale i staré mazivo, které zoxidovalo a změnilo se v lepivý film. Ten se chová jako brzda především v kamenech soukolí a v ložiskách setrvačky.
Nejčastěji se používá vícelázňový postup: čisticí roztok, dvě oplachové lázně a sušení v mírném teple. Ultrazvuk práci urychlí, ale není samospásný — díly se do košíčků ukládají tak, aby se navzájem nedotýkaly, a citlivé celky se ošetřují zvlášť.
Co do společné lázně nepatří
- Setrvačka s vláskem — vlásek se snadno zdeformuje o sousední díl.
- Kotva u kalibrů, kde jsou palety lepené šelakem.
- Díly s laky, nápisy nebo galvanickou úpravou, která reaguje s roztokem.
- Ciferník a ručičky — ty se nečistí v lázni vůbec.
- Těsnicí kroužky a plastové díly automatiky, pokud to výrobce roztoku nepovoluje.
Prach jako trvalý protivník
Prach se do strojku nedostane při montáži jednou provždy — usazuje se během ní. Pomáhá pořádek, který je nudný, ale funguje: uklizený stůl bez papírových utěrek a textilu, uzavřené přihrádky, práce pod krytem, odkládání dílů zpět a ne vedle, a odsávací hruška místo foukání ústy. Vlhký vzduch v místnosti sráží poletující částice; suchý a přetopený pokoj naopak nabíjí plasty statickou elektřinou a prach se lepí na vše.
Mazivo a jeho body
Mazání je v hodinařině spíš dávkování než natírání. Každý bod má svůj typ maziva a svoje množství, a obojí se řídí tím, jaký tlak a jaká rychlost v daném místě panují. Nadbytek je stejně škodlivý jako nedostatek: přebytečný olej odteče na místa, kde nemá co dělat, přitáhne prach a vytvoří brzdicí můstek mezi dvěma díly.
Rychlá ložiska s malým zatížením — kameny soukolí, ložiska setrvačky — dostávají řídký olej v množství, které tvoří sotva viditelnou čočku v olejové jamce. Pomalá místa pod velkým tlakem, jako je natahovací ústrojí, ozubení kola korunky nebo západka, potřebují hustší tuk. Stěna bubínku se ošetřuje brzdicí vazelínou jen u automatik, kde má uzávěr pera záměrně prokluzovat.
Kontrolní seznam před uzavřením strojku
- Jsou olejové jamky všech kamenů skutečně naplněné, ne jen potřísněné?
- Nezůstala kapka na hraně kamene nebo na můstku?
- Mají palety kotvy nanesené mazivo na funkčních plochách, ne na hřbetu?
- Jsou vodicí plochy natahovacího ústrojí ošetřené tukem, ne olejem?
- Je vlásek zcela bez maziva a bez otisků?
- Souhlasí volný chod soukolí po roztočení bez setrvačky?
Seřizování chodu a polohové odchylky
Seřízení začíná měřením, ne otáčením raketky. Na časoměrném přístroji se sledují tři veličiny současně: denní odchylka, amplituda a chyba záběru. Sama odchylka nic neříká — hodinky, které jdou přesně při amplitudě 180 stupňů, jsou zpravidla jen shodou okolností přesné a za týden se rozejdou.
Chyba záběru se řeší natočením kolíčku vlásku nebo posunem elipsy tak, aby oba půltakty trvaly stejně dlouho. Amplituda je diagnostická: nízká hodnota po čerstvém servisu obvykle ukazuje na tření nebo na energii, která se ztrácí ještě před krokem, ne na slabé pero.
Šest poloh, které se měří
- Ciferníkem nahoru
- Ciferníkem dolů
- Korunkou dolů
- Korunkou nahoru
- Korunkou vlevo
- Korunkou vpravo
Vodorovné polohy zatěžují čelo osičky setrvačky, svislé její bok. Rozdíly mezi nimi proto ukazují na stav ložisek, kruhovitost osičky a na to, zda vlásek dýchá souměrně.
Jak číst rozdíly mezi polohami
Velký rozptyl mezi vodorovnými a svislými polohami nejčastěji vzniká tam, kde vlásek není soustředný nebo kde se dotýká můstku či raketky. Rozdíl mezi dvěma vodorovnými polohami ukazuje spíš na kámen nebo na osičku. Když se výsledky mění po každém rozběhu, bývá problém v tom, že strojek ještě není ustálený — měření má smysl provádět s odstupem, při srovnatelném natažení pera a při pokojové teplotě.
Sklíčko, těsnění a vodotěsnost
Pouzdro chrání strojek stejně důležitě jako správné mazání. Sklíčka se liší materiálem i způsobem uložení: akrylátové se nasazuje s přesahem a dá se vyleštit, minerální je tvrdší, ale praská, safírové odolá škrábancům a bývá lepené nebo lisované s těsnicím kroužkem. Výměna vyžaduje správný průměr, správný profil okraje a lis, který tlačí kolmo.
Těsnění je spotřební díl. Kroužek u dna, u korunky a pod sklíčkem stárne, ztrácí pružnost a při každém otevření se deformuje. Nasazuje se lehce potřený silikonovým tukem, který mu pomůže usadit se rovnoměrně a nezkroutit se v drážce.
Zkouška těsnosti v rozumném pořadí
- Vizuálně zkontrolovat drážky, zbytky starého tuku a otřepy.
- Vyměnit všechna těsnění, ne jen to viditelně poškozené.
- Provést suchou tlakovou zkoušku prázdného pouzdra.
- Teprve po ní případně mokrou zkoušku ponorem.
- Po zkoušce pouzdro důkladně osušit a znovu zkontrolovat korunku.
Údaj o vodotěsnosti platí pro stav pouzdra v okamžiku zkoušky. Po výměně baterie u jiného typu hodinek, po nárazu nebo po několika letech nošení už nemusí odpovídat.

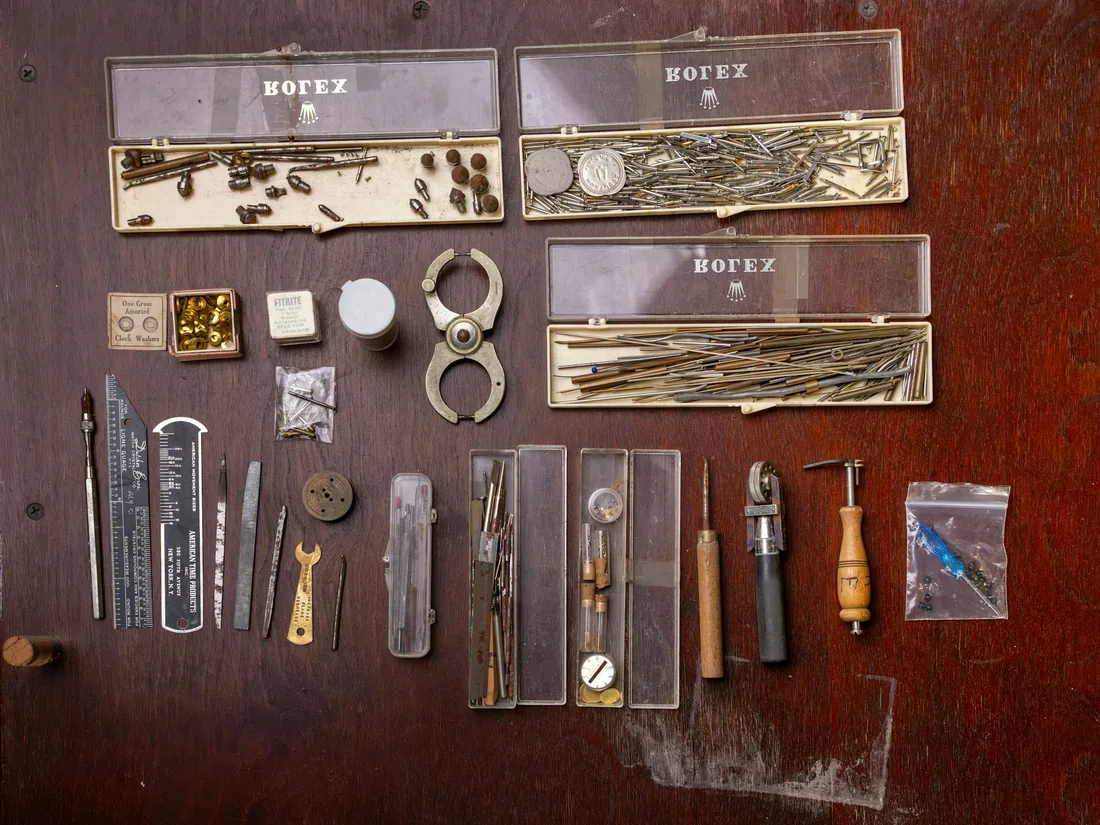

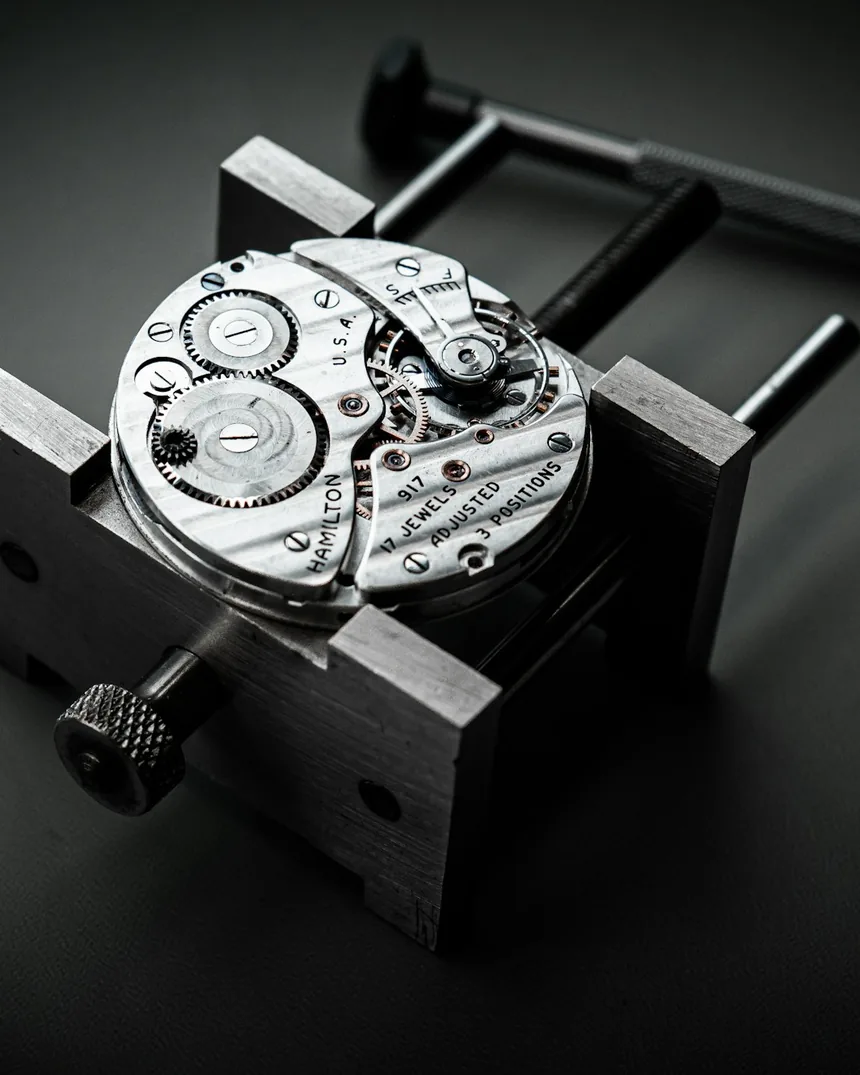

Nástroje, lupa a pinzeta
Hodinářské nástroje se od běžného nářadí liší tím, že se dolaďují pro konkrétní práci. Šroubovák se brousí na šířku dané drážky — příliš úzká čepel drážku roztrhne, příliš široká sklouzne po můstku a zanechá rýhu, kterou už nikdo neodstraní. Pinzeta se pravidelně srovnává a leští, aby špičky doléhaly bez mezery a nevystřelovaly drobné pružinky přes celou místnost.
Lupa se volí podle úkolu, ne podle zvyku. Slabší zvětšení dává větší hloubku ostrosti a hodí se pro montáž můstků, silnější patří k práci s vláskem a paletami. Pracuje se se vzpřímenými zády a s předloktím opřeným o stůl; únava rukou se na výsledku pozná dřív než únava očí.
Základní vybavení pracovního místa
- Sada šroubováků s vyměnitelnými čepelemi a kámen na jejich broušení
- Nemagnetické pinzety různých tvarů, včetně jedné jen pro vlásek
- Držák strojku odpovídající průměru kalibru
- Lupa nebo okulár ve dvou zvětšeních
- Olejnice s jehlami různé tloušťky a stojánek na ně
- Odsávací hruška, uzavíratelné přihrádky, podložka bez vlasu
- Odmagnetovač a jednoduchý časoměrný přístroj
- Stabilní osvětlení s vysokým podáním barev a bez blikání
Co na Surosti vychází
Publikujeme delší redakční texty o hodinářské dílně. Každý materiál se drží jednoho tématu a snaží se je vysvětlit tak, aby dával smysl i tomu, kdo strojek zatím nikdy nerozebíral, a zároveň nebyl zjednodušený na úroveň hesel.
Okruhy, kterým se věnujeme
- Stavba strojku: bubínek, soukolí, krok, setrvačka
- Postupy rozebrání a zpětné montáže kalibru
- Čištění, lázně a péče o jednotlivé skupiny dílů
- Mazání: typy maziv a jejich body ve strojku
- Měření a seřizování chodu, polohové odchylky
- Sklíčka, těsnění a kontrola vodotěsnosti pouzdra
- Nástroje, jejich údržba a uspořádání pracovního místa
- Čistota prostředí a předcházení kontaminaci prachem
Texty vycházejí nepravidelně, podle toho, kdy je téma zpracované do podoby, která obstojí. Materiály mají povahu výkladu a přehledu — nenahrazují posouzení konkrétních hodinek ani práci vykonanou na konkrétním kusu.
